什麼是GD&T？

GD&T代表「幾何尺寸與公差」。其核心是一套標準化符號與規則的語言，用於描述零件應如何製造以及應如何發揮功能。GD&T不僅僅依賴像「距離此邊緣100毫米」或「寬30毫米」這樣的基本測量，它闡明了零件的幾何特性。

它不僅告訴製造商某個東西應該多大，還告訴他們該特徵應如何表現。表面是否應完全平坦？孔洞相對於其他兩個特徵是否應居中？兩條軌道是否無論在任何情況下都應保持平行？GD&T定義了這些關係，以確保零件能按預期組裝在一起。

GD&T存在的意義

製造出來的零件永遠不可能完美無瑕。工具會磨損、機器會振動、材料會熱脹冷縮，沒有任何尺寸能與圖紙上標示的完全一致。如果沒有一種簡單的方法來定義可接受的變異程度，微小的不一致就可能導致零件錯位或組件故障。

這就是GD&T發揮作用的地方。它提供了一種描述設計「功能意圖」的方式。GD&T不僅僅說「這個支架需要兩個孔」，它解釋了這些孔應如何與零件的其他部分關聯、它們必須多直、定位應多精準，以及應參考哪些表面。這大大減少了混淆，並確保從設計師到機械師再到檢驗員的每個人，都在使用同一種語言。

GD&T的另一個好處是它有助於降低成本。因為它能幫助工程師在品質與實用性之間取得平衡，只在需要的地方應用精度，從而避免了過於嚴格的公差，這種公差會增加加工與檢測時間。

GD&T的核心概念

如果撇開符號不談，GD&T基於幾個關鍵概念。

首先，是「特徵控制框」，這是一種包含符號、公差，有時還包含對稱為基準的其他特徵之參考的小矩形框。這些框明確告訴您如何解讀要求、特徵必須遵循哪些幾何特性、允許多少變異，以及它必須與哪些其他表面或特徵相關聯。

接著，是「基準」，它們作為測量其他一切事物的參考點。基準可以是標示零件底部的平坦表面、孔洞的中心軸線，甚至是由多個表面形成的平面。一旦基準設定完成，所有相關的測量都將參照該穩定特徵，以確保檢測的穩定性。

最後，是14個代表不同類型公差的幾何符號。有些控制形狀（如平坦度或圓柱度），有些控制方向（如平行度或垂直度），有些則控制位置（例如位置度）。總體而言，它們涵蓋了零件可能具備的幾乎所有幾何要求。

GD&T在製造中的運作方式

要理解GD&T的價值，可以想像加工一個需要完全密封表面的平板。簡單的尺寸標註無法告訴您表面是否翹曲或輕微扭曲，但平坦度公差可以。或者想像一個引擎支架，它依賴一個孔洞的準確位置來對齊。從一個不完美的邊緣測量的傳統尺寸無法保證精度，但參照已建立基準的位置度公差則可以。

GD&T提升了汽車、航太、醫療設備、機器人技術、消費性電子產品等產業的一致性和安全性。隨著3D列印與業餘CNC加工的興起，即使對於小型工作室和獨立創作者而言，GD&T也變得越來越重要。

G繫GD&T 與 3D 掃描有何關聯？

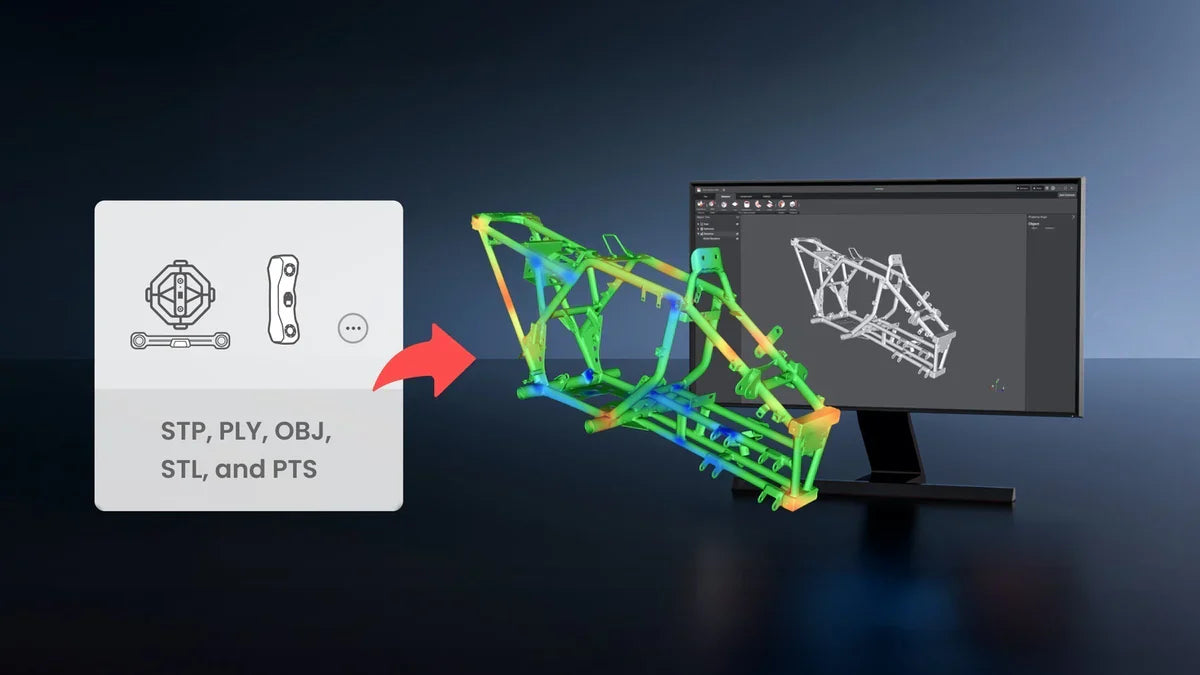

像Revopoint MetroY系列和Trackit這樣的3D掃描器，使得擷取密集、精準的幾何數據用於品質控制和逆向工程工作流程變得比以往任何時候都更容易。然而，單憑原始掃描數據並不能告訴您零件是否符合設計要求。這就是GD&T發揮作用的地方：它為解讀掃描幾何數據和評估功能公差提供了一個清晰的框架。

某些GD&T標註，如平坦度、平行度和輪廓度，非常適合掃描數據，因為掃描器能以高解析度捕捉整體形狀。其他特徵，特別是公差非常嚴格或尺寸很小的孔洞，可能仍需要傳統的計量工具進行精確驗證。理解GD&T能幫助使用者了解哪些特徵可以透過掃描可靠地檢查，以及何時需要輔助的測量方法。

GD&T為何重要

學習使用像Revo Measure等軟體中的GD&T工具，能實現更清晰的溝通、更可靠的設計以及更少的製造錯誤。它有助於設計師明確指定真正重要的內容，幫助機械師理解需要嚴格控制的地方，並指導檢驗員按預期方式測量零件。

最重要的是，它在參與產品製造的所有人之間創建了一種共同的語言，消除了歧義、降低了成本，並確保來自不同供應商的零件仍能完美組裝在一起。
